EasyLift by UPequip USA
The largest articulated spider lift available
Ready to put the 172-66AJ to work? Get a personalized quote from our US team — same-day response, delivered to all 50 states.

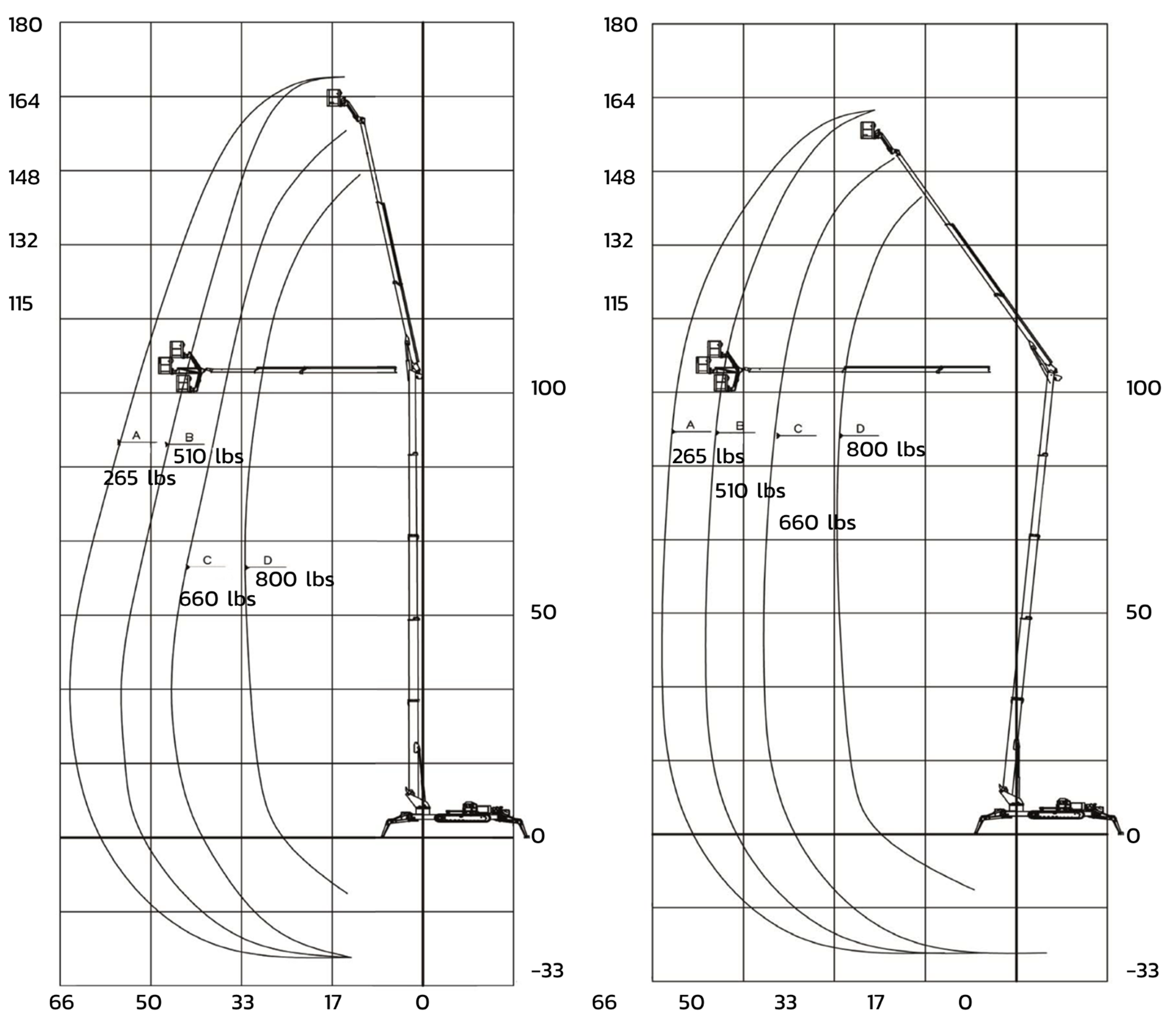

| Hauteur de travail | 172′ |
| Horizontal outreach | 66′ |
| Total width | 55″ |
| Poids total | 34,900 lbs |
| Longueur totale rangée | 27' |
Le moteur turbodiesel Hatz 4H50 certifié EPA Tier 4 offre le meilleur rendement en matière de consommation et d'émissions grâce à l'injection à rampe commune. Ce moteur extrêmement robuste et silencieux est doté du système TVCS (Three Vortex Combustion System) qui permet de réduire les émissions et la consommation de carburant. Le moteur 208-240V AC permet de conduire et d'utiliser le mât sans émission, idéal pour une utilisation en intérieur.
Le moteur turbodiesel Hatz 4H50 certifié EPA Tier 4 offre le meilleur rendement en matière de consommation et d'émissions grâce à l'injection à rampe commune. Ce moteur extrêmement robuste et silencieux est doté du système TVCS (Three Vortex Combustion System) qui permet de réduire les émissions et la consommation de carburant. Le moteur électrique permettant de travailler à l'intérieur sans émissions est alimenté par un bloc de batterie Kaitec Lithium-Ion , détenteur du record mondial de la plus longue autonomie pour un véhicule électrique.
Cette configuration s’adresse à ceux qui travaillent presque exclusivement à l’intérieur de bâtiments, dans des environnements hautement compliqués et normalisés. Équipée de l’ensemble de batterie lithium ion de la compagnie Kaitek srl, détentrice du record mondial de longévité pour un moteur exclusivement propulsé à l’électricité, vous serez complètement sans fil, sans combustion, sans frontières. Le chargeur ultra-rapide peut être alimenté soit avec du courant 110V, ou encore 208-240V pour une recharge encore plus rapide.
La télécommande sans fil prend en charge non seulement les mouvements de conduite et des stabilisateurs, mais aussi les mouvements du mât lorsque la nacelle est stabilisée, au sol et au panier. Elle offre également toute la latitude nécessaire lors de l’insertion de la nacelle dans les endroits très exigus. Un chargeur et une batterie de rechange sont inclus. S’il advenait que les 2 batteries soient déchargées en même temps, 2 câbles, un à la base et l’autre au panier peuvent être connectés à la télécommande sans fil afin de procéder à toutes les manoeuvres.
► VIDEO: Short demonstration of wireless remoteLes commandes proportionnelles au sol permettent des mouvements fluides à partir des commandes au sol ou bien celles du panier. Depuis le panier, un signal électrique est envoyé au sol et des leviers effectuent les mouvements.
Un élément clé d'une position de travail affinée, la rotation hydraulique réelle offre une meilleure adaptabilité d'insertion et finale, et permet des conditions de travail optimales.
► VIDEO: Rotation 90 - 90 full hydraulicExécutez des manœuvres d'urgence rapides avec de vrais leviers hydrauliques direct pour une précision et une sécurité dans les mouvements. Faites descendre votre opérateur sans trébucher dans le processus.
► VIDEO: LIVE hydraulic emergency controlsOffering reach even 20 degrees passed the 360 degrees “all around the clock” point, this great feature allows working at multiple areas from the same stabilization spot and is forgiving when you haven’t started in the right direction.
► VIDEO: rotation with outriggers in Narrow modeLe panier tubulaire en aluminium peut facilement être retiré et déplacé par une seule personne au besoin. Cette caractéristique procure une grande flexibilité lorsque vient le temps d’insérer la nacelle dans les endroits étroits et difficiles d’accès. Fabriqué d’aluminium 6061T, il est possible d’y adjoindre une multitude d’accessoires propres à l’utilisation spécifique de chacun. La base du panier est recouverte d’une plaque anti-dérapante ainsi que d’un rebord de 6 pouces.
► VIDEO: Basket removal Large unitsLes chenilles noires extra-longues en caoutchouc améliorent considérablement la stabilité et la répartition du poids et permettent également à votre unité de grimper plus facilement. Fabriquées en caoutchouc durable et renforcées par une ceinture en acier, elles sont conçues pour durer.
La peinture en poudre multicouche cuite au four est appliquée avant l'assemblage des pièces, offrant ainsi la même protection partout sur les pièces. Les couleurs personnalisées sont disponibles en option.
Un des avantages d'opérer une nacelle articulée, c’est la possibilité de pouvoir opérer les mâts de façon indépendante. Avec les nacelles articulées Easy Lift, les mâts principaux et télescopiques sont opérables indépendamment, offrant des stratégies d’insertion sans pareil. De plus, il est possible de les opérer simultanément.
Conçu afin de procurer facilement une grande stabilité à cette unité particulièrement étroite, le vrai système d'extension hydraulique des chenilles augmentera la garde au sol et apportera une grande stabilité pour le chargement et la montée.
Tous les tuyaux et les harnais sont acheminés à l'intérieur du mât et protégés par un rail électrique télescopique breveté, résistant et incassable. Tous les tuyaux et harnais peuvent être inspectés et remplacés rapidement sur le chantier.
Le système de compensation hydraulique extrêmement simple gardera le panier de niveau par rapport à la position initiale au sol lorsque l’opérateur grimpera dans le panier, sans aucune action nécessaire de sa part. Un contournement manuel est disponible en tout temps pour les situations particulières.
Chacun des stabilisateurs est monté sur un point de pivot, ce qui confère une multitude de positions pour la stabilisation de la nacelle. Il y a deux configurations de base: le mode normal (standard) ou le mode étroit (narrow). Pour les surfaces surchargées d’obstacles, un mélange des 2 modes est également possible en fonction de l’espace disponible.
► VIDEO: Turret rotation amplitude demonstrationLe facteur vent doit être pris en compte à tout moment lors de travaux en hauteur. Toutes les nacelles Easy Lift sont certifiées sécuritaires lorsqu’elles sont opérées avec un vent de moins de 28 mph (45 km/h).
Les capteurs de poids au panier font partie intégrante d’un système conçu pour prévenir une surcharge de poids dans le panier. Un voyant lumineux et une alarme continue accompagnent ce système qui empêche tout mouvement en forçant l’arrêt complet de la nacelle. Ce système peut être vérifié par l'opérateur lors de l'inspection quotidienne.
Pour un diagnostic plus rapide et plus efficace à partir du panier et de la base, les lampes témoins sont faciles à lire et indiquent rapidement quelle condition n'est pas remplie ou quelle est la situation actuelle.
► VIDEO: Description of a Main BoxRamener au sol un opérateur blessé ou une commande de nacelle cassée est toujours possible depuis la base en utilisant la procédure de descente d'urgence. La pompe d'urgence électrique de 12 V facilite les choses puisqu'il n'est pas nécessaire de pomper l'huile manuellement afin de créer une pression.
► VIDEO: Difference between manual & 12V electricExécutez des manœuvres d'urgence rapides avec de vrais leviers hydrauliques direct pour une précision et une sécurité dans les mouvements. Faites descendre votre opérateur sans trébucher dans le processus.
► VIDEO: LIVE hydraulic emergency controlsToutes les unités sont équipées de 2 points d'ancrage pour harnais standard situés à l'intérieur du panier en aluminium. Un point d'ancrage supplémentaire est situé sur le plancher du panier en fibre de verre si l'unité est équipée de ce panier.
Le système passif de gestion de la stabilité est un ensemble de paramètres surveillée par plusieurs capteurs et assemblée par un contrôle de flux. Il est conçu pour prévenir les mouvements dangereux.
Le système de compensation hydraulique extrêmement simple gardera le panier de niveau par rapport à la position initiale au sol lorsque l’opérateur grimpera dans le panier, sans aucune action nécessaire de sa part. Un contournement manuel est disponible en tout temps pour les situations particulières.
Le facteur vent doit être pris en compte à tout moment lors de travaux en hauteur. Toutes les nacelles Easy Lift sont certifiées sécuritaires lorsqu’elles sont opérées avec un vent de moins de 28 mph (45 km/h).
Offering reach even 20 degrees passed the 360 degrees “all around the clock” point, this great feature allows working at multiple areas from the same stabilization spot and is forgiving when you haven’t started in the right direction.
► VIDEO: rotation with outriggers in Narrow modeLa dernière section avant le panier est appelée la flèche. Elle est opérables, même lorsque le panier est a sa capacité de charge maximale. Elle offre une flexibilité maximale pour un positionnement final parfait sur la zone de travail. Elle peut également être élevée pendant la conduite pour permettre un meilleur franchissement des obstacles. Sur cette unité, l'amplitude de la flèche est de 140 degrés, permettant un dégagement total du panier pour tous types de circonstances. Elle permet également une flexibilité en hauteur de 10 pieds sans toucher aux mâts principaux.
► VIDEO: Unequalled jib amplitude demonstrationUn démontage minime du panneau est nécessaire pour accéder à la plupart des principaux composants d'urgence de l'unité. Les interrupteurs et les systèmes hydrauliques sont facilement accessibles, ce qui permet de procéder à des inspections et à des réparations sur le chantier si nécessaire.
Les patins d’ajustement peuvent être manipulés facilement, sans calage et simplement à l’aide d’un tourne-vis. La plupart peuvent être remplacés sans nécessité de démonter complètement le mât pour plus de flexibilité.
Elle est définie par la facilité avec laquelle vous pourrez franchir un obstacle donné (escaliers, pentes, passages pour piétons, etc.) en n'utilisant peu ou pas de rampes, de bloc de bois ou autres. La connaissance de cette caractéristique standard Easy Lift est cruciale pour faire le meilleur choix. Ce sera une bénédiction à chaque fois que l'appareil sera utilisé.
► VIDEO: Climbing ability vs departure angleUn des avantages d'opérer une nacelle articulée, c’est la possibilité de pouvoir opérer les mâts de façon indépendante. Avec les nacelles articulées Easy Lift, les mâts principaux et télescopiques sont opérables indépendamment, offrant des stratégies d’insertion sans pareil. De plus, il est possible de les opérer simultanément.
Un élément clé d'une position de travail affinée, la rotation hydraulique réelle offre une meilleure adaptabilité d'insertion et finale, et permet des conditions de travail optimales.
► VIDEO: Rotation 90 - 90 full hydraulicConçu afin de procurer facilement une grande stabilité à cette unité particulièrement étroite, le vrai système d'extension hydraulique des chenilles augmentera la garde au sol et apportera une grande stabilité pour le chargement et la montée.
En plus d'être sécuritaire grâce à leur emplacement sur la machine et au fait qu'aucune barre d'écartement n'est nécessaire, les points de levage montés sur le dessus vous permettent d'insérer votre unité dans des zones et des endroits encore plus difficiles à atteindre avec une grue.
► VIDEO: unit lifted with craneChacun des stabilisateurs est monté sur un point de pivot, ce qui confère une multitude de positions pour la stabilisation de la nacelle. Il y a deux configurations de base: le mode normal (standard) ou le mode étroit (narrow). Pour les surfaces surchargées d’obstacles, un mélange des 2 modes est également possible en fonction de l’espace disponible.
► VIDEO: Turret rotation amplitude demonstrationUn démontage minime du panneau est nécessaire pour accéder à la plupart des principaux composants d'urgence de l'unité. Les interrupteurs et les systèmes hydrauliques sont facilement accessibles, ce qui permet de procéder à des inspections et à des réparations sur le chantier si nécessaire.
Chacun des points de pivot des nacelles Easy Lift est muni d’un bec pour fusil à graisse afin d’en assurer la maintenance régulière et facile. L’objectif étant de prévenir les a-coups, l’usure prématurée et assurer des mouvements souples à l’opérateur au panier.
All Easy Lift units’ booms and structural components are made from Swedish high tensile flexible Domex SSAB steel. It allows the production of smaller, yet more resistant components.
► VIDEO: Boom flex demonstrationTous les tuyaux et les harnais sont acheminés à l'intérieur du mât et protégés par un rail électrique télescopique breveté, résistant et incassable. Tous les tuyaux et harnais peuvent être inspectés et remplacés rapidement sur le chantier.
Les commandes proportionnelles au sol permettent des mouvements fluides à partir des commandes au sol ou bien celles du panier. Depuis le panier, un signal électrique est envoyé au sol et des leviers effectuent les mouvements.
La plupart des composantes électriques et hydrauliques des nacelles Easy Lift sont déjà très répandues dans l'univers industriel et des équipements lourds. Ce que cela signifie est que vos partenaires de service actuels ont déjà les composantes dans leurs unités mobiles de service routier. L’ensemble de ces composantes se retrouve partout en Amérique.
La plupart des composants utilisés dans nos unités sont couramment utilisés dans les équipements mécaniques industriels sur le marché et sont disponibles partout en Amérique du Nord.
Although it is far more convenient to be two men to move a basket, casters will make your task possible even if you’re alone. No need to carry a dolly, just pure efficiency.
► VIDEO: How easy to move basket with castersChoisissez parmi plus de 1 million de couleurs différentes qu’offre le Code de Couleurs international RAL et personnalisez votre nacelle aux couleurs de votre entreprise. La peinture cuite en poudre sera appliquée dès le début de l’assemblage de votre unité afin d’assurer la meilleure protection et un résultat final éclatant.
Malgré toute votre planification et vos soins, des accidents peuvent malheureusement se produire. Les plaques d'aluminium épaisses de 1/4 de pouce qui composent la trousse hostile minimiseront considérablement les impacts de tels accidents sur les composants vitaux de l'unité : les commandes du levier au sol, les interrupteurs des stabilisateurs et les vérins.
Cessez de perdre du temps à nettoyer les marques noires laissées sur les surfaces de brique, asphalte, patio, marbre, bois de vos clients une fois le contrat complété. Équipez votre nacelle de chenilles non-marquantes avec la certitude que votre marge de profit ne diminuera pas dû à la nécessité d’un nettoyage après coup.
► Video comparing black vs non-marking tracksTrès populaire sur les marchés des services publics et de l'entretien des arbres , le panier en fibre de verre pour une seule personne apportera encore plus d'efficacité à ceux qui travaillent souvent dans des endroits très étroits et difficiles d'accès. Il n'est pas nécessaire de l'enlever au moment de l'insertion et ses dimensions lui permettent de s'insérer facilement dans les structures, les branches, etc.
Lors de la stabilisation de la nacelle, les stabilisateurs doivent être en mesure de bouger au sol afin de permettre un positionnement optimal. Les plaques de téflon, d’une dimension de 16″ X 24″, ou de 20″ X 40″ avec ou sans rails intégrés, sont conçues pour permettre le glissement nécessaire sous chacun des stabilisateurs. L’objectif principal est d’offrir à l’opérateur la meilleure des performances, particulièrement en portée horizontale.
Avec un environnement qui se resserre constamment, particulièrement en ce qui concerna la santé et sécurité au travail, cette option, si petite soit-elle pourra faire une grande différence: Pouvoir introduire la nacelle dans ce type d’environnement… ou pas. Pourquoi prendre ce risque?
Le panier double offre exactement les mêmes avantages que le panier simple, mais pour 2 personnes ou encore si plusieurs outils doivent être apportés en hauteur.
Seule une prise standard 110V est requise pour réchauffer à la fois le démarreur, la batterie et le réservoir d’huile hydraulique. Pour ceux qui ont comme projet futur la construction d’un garage pour abriter leur équipement pour l’hiver, cette option constitue votre garantie que la nacelle saura attendre la concrétisation de votre projet, et ce dans (presque) n’importe quelles conditions.
Pour une meilleure visibilité de la zone de travail, en toutes circonstances, cette lampe puissante apportera le soleil partout.
Une conduite standard air/eau de 3000 PSI partant du sol au panier en passant par le mât pour offrir plus de flexibilité et moins de poids dans le panier.
Toutes les unités sont équipées d'une double prise GFI, avec un câble passant par le mât. Parfait pour utiliser des outils électriques dans le panier.
